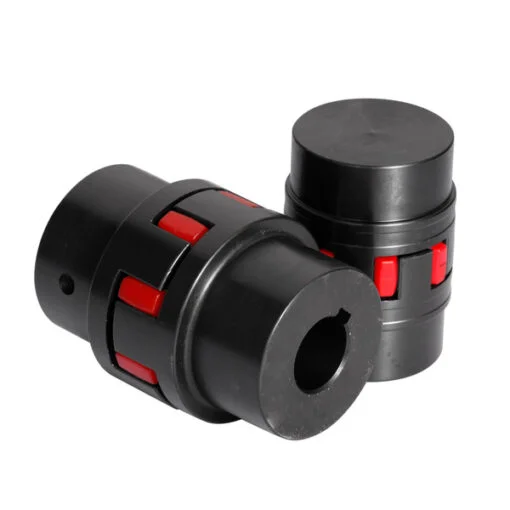

Sprzęgła kłowe elastyczne Habix

Są to sprzęgła kłowe z elastyczną wkładką wewnątrz służące do połączenia dwóch wałów. Zaletą osiągniętą w produkcji tych sprzęgieł przez obróbkę wszystkich jego powierzchni jest zapewnienie bardzo dobrych własności biegowych sprzęgła i długiej żywotności.

  • typ HWN wykonanie standardowe
  • typ HWT wykonanie z tuleją rozprężną typu Taper
  • typ HWNT wykonanie mieszane standard/Taper

Piasty sprzęgła dostępne są w wykonaniu żeliwnym lub stalowym.

Elastyczne wkładki do sprzęgieł Habix

Dostępne są wkładki o twardościach 92 Shore A (białe) i 98 Shore A (czerwona)

Wkładka charakteryzuje się odpornością na ścieranie, olej, ozon i starzenie. Dzięki elastyczności wkładki sprzęgło tłumi uderzenia, drgania obrotowe oraz odgłosy pracy.

Wkładka dopuszcza pracę ciągłą w temperaturze od –40°C do +90°C, krótkotrwale zaś do +120°C.

Symbol Nazwa Opis
135884 Łącznik Habix 19 92 ShA przenoszony moment obrotowy nominalny 10 Nm średnica zewnętrzna 40 mm
135945 Łącznik Habix 19 98 ShA przenoszony moment obrotowy nominalny 17 Nm średnica zewnętrzna 40 mm
135885 Łącznik Habix 24 92 ShA przenoszony moment obrotowy nominalny 35 Nm średnica zewnętrzna 55mm
135946 Łącznik Habix 24 98 ShA przenoszony moment obrotowy nominalny 60 Nm średnica zewnętrzna = 55 mm
135886 Łącznik Habix 28 92 ShA przenoszony moment obrotowy 95 Nm średnica zewnętrzna 65 mm
135947 Łącznik Habix 28 98 ShA przenoszony moment obrotowy 160 Nm średnica zewnętrzna 65 mm
135887 Łącznik Habix 38 92 ShA przenoszony moment obrotowy 190 Nm średnica zewnętrzna 80 mm
135948 Łącznik Habix 38 98 ShA przenoszony moment obrotowy 325 Nm średnica zewnętrzna 80 mm
135888 Łącznik Habix 42 92 ShA przenoszony moment obrotowy 265 Nm średnica zewnętrzna 95 mm
135949 Łącznik Habix 42 98 ShA przenoszony moment obrotowy 450 Nm średnica zewnętrzna 95 mm
135889 Łącznik Habix 48 92 ShA przenoszony moment obrotowy 310 Nm średnica zewnętrzna 105 mm
135950 Łącznik Habix 48 98 ShA przenoszony moment obrotowy 525 Nm średnica zewnętrzna 105 mm
135890 Łącznik Habix 55 92 ShA przenoszony moment obrotowy 410 Nm średnica zewnętrzna 120 mm
135951 Łącznik Habix 55 98 ShA przenoszony moment obrotowy 685 Nm średnica zewnętrzna 120 mm
135891 Łącznik Habix 65 92 ShA przenoszony moment obrotowy 625 Nm średnica zewnętrzna 135 mm
135952 Łącznik Habix 65 98 ShA przenoszony moment obrotowy 940 Nm średnica zewnętrzna 135 mm
135892 Łącznik Habix 75 92 ShA przenoszony moment obrotowy 1280 Nm średnica zewnętrzna 160 mm
135953 Łącznik Habix 75 98 ShA przenoszony moment obrotowy 1920 Nm średnica zewnętrzna 160 mm
135893 Łącznik Habix 90 92 ShA przenoszony moment obrotowy 2400 Nm średnica zewnętrzna 200 mm
135954 Łącznik Habix 90 98 ShA przenoszony moment obrotowy 3600 Nm średnica zewnętrzna 200 mm
