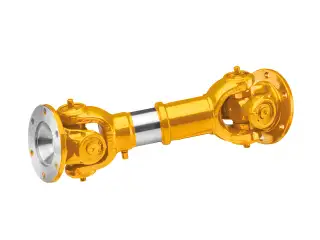

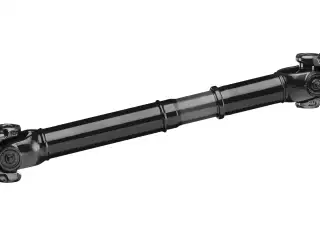

Seria 0.100
- Md max: 250 to 35.000 Nm
- Kołnierz : Ø 58 – 250 mm
- Kąt zgięcia : max do 35°
- Długość : 60 to 6 000 mm
Możliwe przyłącza :
Kołnierze (DIN, z rowkiem krzyżowym, SAE, z klinem krzyżowym)
Piasty (otwór, otwór z rowkiem wpustowym, profil )
Kombinacja różnych połączeń
Szybkozłącza / elementy zaciskowe
Dostępne wykonanie :
Wał rurowy lub wersja krótka
Z kompensacją( wysuwem ) lub bez
Przegub pojedynczy , podwójny
Łożyska toczne lub igiełkowe
Smarowanie (centralne lub zewnętrzne) / Bezobsługowe
Wersje wysoko i niskotemperaturowe
Wykończenie powierzchni:
Możliwość malowania na dowolny kolor z palety RAL
Powłoka ochronna – Ocynk

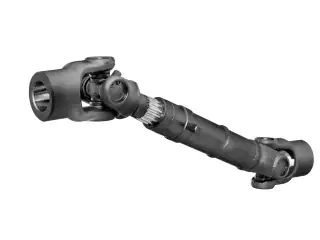

Seria 0.200
- Md max: 100 to 1300 Nm
- Otwory w piastach : Ø 18– 40 mm
- Kąt zgięcia : max do 45°
- Długość : 260 to 6 000 mm
Możliwe przyłacza:
Piasty (otwór, otwór z rowkiem wpystowym, profil)
Kombinacja różnych połączeń
Elementy zaciskowe
Dostępne wykonania
Wykonanie:
Wał rurowy
Z kompensacją ( wysuwem) lub bez
Łożyska wałeczkowe lub igiełkowe
Smarowanie (centralne lub zewnętrzne) / Bezobsługowy
Wersje wysoko i niskotemperaturowe
Pozostały asortyment : ( opis jaki na stronie)
- - seria 0.300
- - seria 0.400
- - seria 0.500
Zastosowanie
w budowie pojazdów
w rolnictwie
w budowie maszyn przemysłowych i instalacji
w pojazdach specjalnych i użytkowych (np. w wozach strażackich lub maszynach budowlanych).

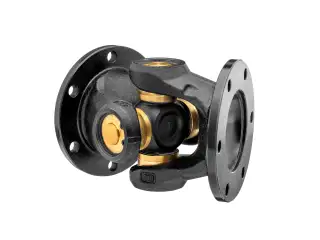

Wały przegubowe podwójne cardana, wykonanie do osi kierowanych
Typoszereg 0.500
Elementy konstrukcyjne: Maksymalny kąt zgięcia 50° , moment maks. do 16 900 Nm
