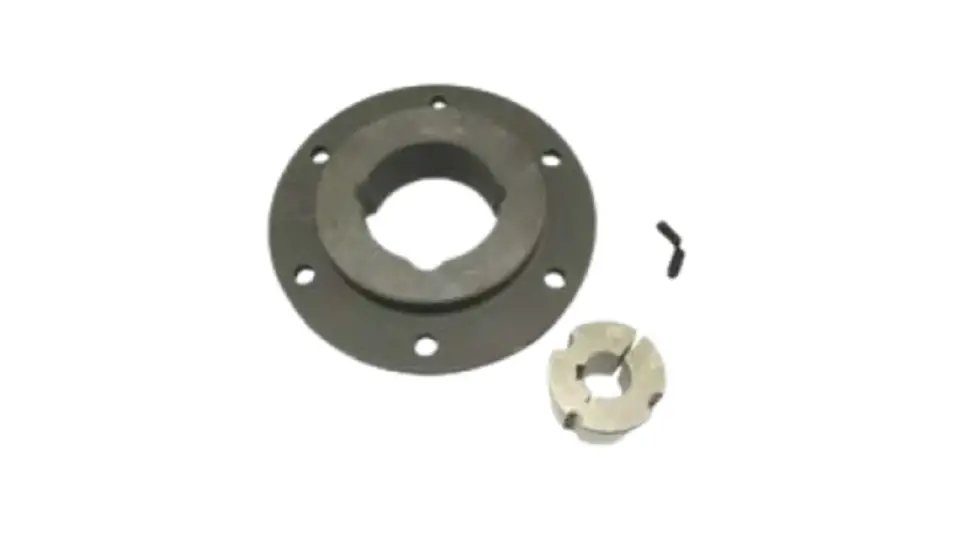

Piasta SM jest wykorzystywana w produkcji wentylatorów to standaryzowany element montażowy służący do sztywnego i precyzyjnego osadzenia wirnika na wale silnika. Litery „SM” (od ang. Screw-on Hub lub Surface Mount) oznaczają piastę przykręcaną, która jest alternatywą dla piast spawanych.
Kluczowe cechy i konstrukcja
- System Taper-Lock (Taper Bush): Piasty SM są zaprojektowane do współpracy z tulejami zaciskowymi Taper Lock.
Pozwala to na łatwy montaż i demontaż bez użycia specjalistycznych narzędzi oraz eliminuje luzy na wpustach.
- Materiał: Najczęściej wykonuje się je z żeliwa szarego . Spotyka się również wersje stalowe lub aluminiowe dla specyficznych zastosowań (np. w przemyśle spożywczym lub przy wysokich obrotach).
- Budowa: Piasta posiada płaski kołnierz z otworami montażowymi, który przykręca się bezpośrednio do tarczy wirnika wentylatora.
Popularne rozmiary i specyfikacja
Wymiary piast SM są znormalizowane, co ułatwia dobór zamienników od różnych producentów, takich jak Tecnamic
| Model piasty | Kompatybilna tuleja TL | Średnica zewnętrzna (A) | Średnica osadzenia (C) |
| SM 12 | 1210 | 180 mm | 135 mm |
| SM 16 | 1610 / 1615 | 200 mm | 150 mm |
| SM 20 | 2012 | 270 mm | 190 mm |
| SM 25 | 2517 | 340 mm | 240 mm |
Zastosowanie w produkcji
- Wentylatory przemysłowe i osiowe: Stosowane tam, gdzie wymagana jest możliwość szybkiej wymiany wirnika lub silnika bez ryzyka uszkodzenia wału.
- Wentylacja rolnicza: Często spotykane w dużych wentylatorach ściennych (np. Multifan czy systemy fermowe 140x140).
- Rozwiązania bez spawania: Idealne w konstrukcjach, gdzie spawanie piasty do wirnika jest niemożliwe ze względu na naprężenia termiczne lub użyte materiały.
