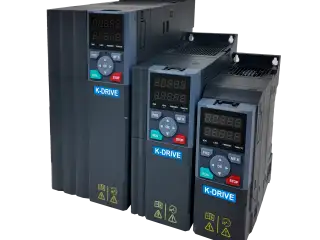

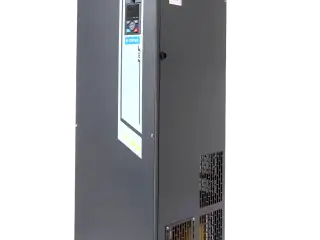

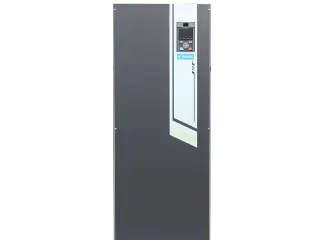

OK-drive KD-600U – falownik wektorowy High Duty
OK-drive KD-600U to zaawansowany przemiennik częstotliwości przeznaczony do sterowania silnikami elektrycznymi w wymagających aplikacjach przemysłowych. Falownik łączy rozbudowane sterowanie wektorowe, wysoką przeciążalność, szeroki zakres regulacji prędkości oraz możliwość integracji z nowoczesnymi systemami automatyki przemysłowej.
Seria KD-600U obsługuje zarówno silniki asynchroniczne, jak i silniki synchroniczne z magnesami trwałymi, dzięki czemu może być wykorzystywana w szerokim zakresie maszyn, urządzeń i instalacji przemysłowych. Dokumentacja przewiduje sterowanie V/F, bezczujnikowe sterowanie wektorowe SVC, sterowanie wektorowe w zamkniętej pętli FVC oraz sterowanie wektorem napięcia VVC.
Wysokowydajne sterowanie wektorowe
Jedną z najważniejszych cech falownika OK-drive KD-600U jest zaawansowany układ sterowania silnikiem.
W trybie sterowania wektorowego maksymalna częstotliwość wynosi 600 Hz, natomiast w trybie V/F może osiągać 1200 Hz. Rozdzielczość cyfrowej nastawy częstotliwości wynosi 0,01 Hz.
KD-600U zapewnia bardzo dobre parametry regulacji również przy niskich prędkościach. Dla wersji Heavy Duty (G) dokumentacja określa moment rozruchowy na poziomie 180% przy 0,5 Hz. Zakres regulacji prędkości wynosi do 1:200 w otwartej pętli wektorowej SVC oraz do 1:1000 w zamkniętej pętli FVC.
Dzięki temu falownik sprawdzi się w aplikacjach, w których wymagane są wysoki moment rozruchowy, precyzyjna regulacja prędkości oraz dynamiczna reakcja napędu.
Wysoka przeciążalność – wersja Heavy Duty
OK-drive KD-600U został zaprojektowany również do wymagających aplikacji o dużej dynamice zmian obciążenia.
Dla wykonania G – Heavy Duty instrukcja określa przeciążalność na poziomie:
- 150% prądu znamionowego przez 60 sekund,
- 180% prądu znamionowego przez 10 sekund.
- 250% prądu znamionowego przez 1 sekundę
Dla aplikacji typu P przewidziano odpowiednio 120% przez 60 sekund oraz 150% przez 3 sekundy.
Pozwala to stosować KD-600U w maszynach wymagających wysokiego momentu podczas rozruchu, przyspieszania lub chwilowych zmian obciążenia.
Sterowanie silnikami asynchronicznymi i synchronicznymi
Jedną z zalet platformy KD-600U jest możliwość wykorzystania jednego rozwiązania napędowego w różnych typach aplikacji.
Falownik obsługuje silniki indukcyjne asynchroniczne oraz silniki synchroniczne z magnesami trwałymi (PMSM).
Rozbudowane algorytmy sterowania umożliwiają dopasowanie charakterystyki napędu do konkretnej maszyny oraz warunków jej pracy.
Wbudowany PID, PLC i 16 prędkości
KD-600U może przejąć część funkcji realizowanych standardowo przez zewnętrzny system sterowania.
Falownik posiada wbudowany regulator PID, pozwalający realizować zamknięte układy regulacji procesów przemysłowych. Wbudowana funkcja prostego PLC oraz sterowanie wielobiegowe umożliwiają zaprogramowanie do 16 prędkości pracy.
Dzięki temu urządzenie może być wykorzystywane między innymi w aplikacjach wymagających automatycznej regulacji parametrów procesu.
Komunikacja przemysłowa i integracja z automatyką
OK-drive KD-600U został przygotowany do współpracy z nowoczesnymi systemami automatyki.
Podstawowa komunikacja szeregowa jest uzupełniona możliwością zastosowania kart rozszerzeń. Dokumentacja przewiduje m.in.:
PROFINET, PROFIBUS-DP, MODBUS TCP, EtherCAT oraz CANopen, a także szereg kart I/O i kart PG.
Oficjalna dokumentacja producenta również wskazuje na szeroką kompatybilność KD600U z kartami komunikacyjnymi PROFIBUS, PROFINET, CANopen, EtherCAT i MODBUS TCP.
Pozwala to łatwiej zintegrować falownik z istniejącymi i nowymi systemami automatyki, sterownikami PLC oraz rozbudowanymi liniami produkcyjnymi.
Funkcja bezpieczeństwa STO
Seria KD-600U posiada funkcję STO – Safe Torque Off (bezpieczne wyłączenie momentu). Funkcja STO umożliwia bezpieczne odłączenie możliwości generowania momentu przez napęd i jest istotnym elementem projektowania systemów bezpieczeństwa maszyn.
Przesłana dokumentacja KD-600U zawiera osobny rozdział poświęcony funkcji STO, jej logice działania oraz procedurze kontroli instalacji. Producent również wskazuje zintegrowane STO jako jedną z funkcji KD600U.
Rozbudowane możliwości komunikacji i I/O
KD-600U został wyposażony w rozbudowany system wejść i wyjść, pozwalający na współpracę z czujnikami, elementami wykonawczymi oraz nadrzędnymi systemami sterowania.
Producent wskazuje m.in. obsługę wejść analogowych, wejść cyfrowych, wyjścia analogowego oraz możliwość współpracy z czujnikami temperatury PT100/PT1000. Dostępne są również rozszerzenia I/O oraz karty komunikacyjne.

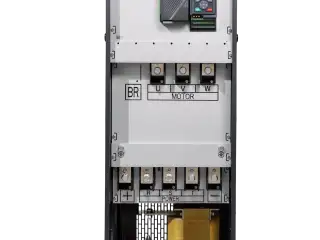

Modułowa konstrukcja płyty sterującej i części mocy została zaprojektowana również z myślą o ułatwieniu obsługi serwisowej i wymianie akcesoriów.
Szeroki zakres mocy i napięć

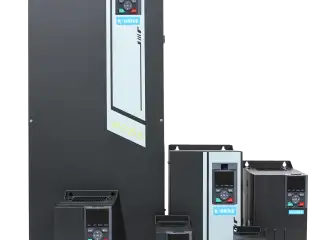

Platforma KD-600U obejmuje szeroką gamę wykonań. Przesłana dokumentacja opisuje warianty 220 V, 380 V oraz 690 V, a sposób oznaczenia modeli przewiduje moce dopasowanych silników od 0,4 kW do 1200 kW.
W zakresie trójfazowym 380 V dokumentacja wymienia wykonania Heavy Duty G od 0,75 kW aż do 1000 kW, natomiast dla 690 V zakres tabeli sięga 1200 kW.
Dzięki szerokiej gamie mocy jedna rodzina przemienników może być wykorzystywana zarówno w mniejszych maszynach, jak i w dużych instalacjach przemysłowych.
Funkcje OK-drive KD-600U
Najważniejsze możliwości falownika obejmują sterowanie V/F, SVC, FVC i VVC, sterowanie momentem, obsługę silników asynchronicznych i synchronicznych PMSM, regulator PID, prosty PLC, pracę wielobiegową do 16 prędkości, hamowanie DC, JOG, automatyczną regulację napięcia AVR, funkcję wspólnej szyny DC, sterowanie momentem oraz funkcję szybkiego ograniczania prądu.
Dodatkowo platforma przewiduje zaawansowane funkcje aplikacyjne, takie jak sterowanie naciągiem, sterowanie pozycją, aplikacje dźwigowe, sterowanie pompą fotowoltaiczną, monitorowanie temperatury oraz specjalne funkcje systemów zasilania wodą.
Zastosowanie falownika OK-drive KD-600U
Dzięki rozbudowanym funkcjom sterowania seria KD-600U może być wykorzystywana w wielu gałęziach przemysłu, szczególnie w aplikacjach wymagających wysokiego momentu, szerokiego zakresu regulacji prędkości lub komunikacji z systemem automatyki.
Typowe zastosowania obejmują przenośniki i transportery, maszyny produkcyjne, systemy pompowe, wentylatory, sprężarki, maszyny pakujące, aplikacje nawijania i odwijania, systemy kontroli naciągu, maszyny wymagające sterowania momentem, układy pozycjonowania oraz inne maszyny OEM i instalacje automatyki przemysłowej.
Dlaczego OK-drive KD-600U?
OK-drive KD-600U łączy w jednej platformie wysoką przeciążalność, zaawansowane sterowanie wektorowe, obsługę różnych typów silników, rozbudowaną komunikację przemysłową oraz funkcje bezpieczeństwa i automatyki.
Dzięki temu może stanowić zarówno samodzielny element regulacji prędkości silnika, jak i część bardziej rozbudowanego systemu sterowania maszyną.
OK-drive KD-600U – falownik wektorowy High Duty do wymagających aplikacji przemysłowych.
W celu doboru odpowiedniej mocy, wersji napięciowej, wyposażenia dodatkowego oraz parametrów pracy zapraszamy do kontaktu z doradcami technicznymi Radius Radpol Sp. z o.o.
