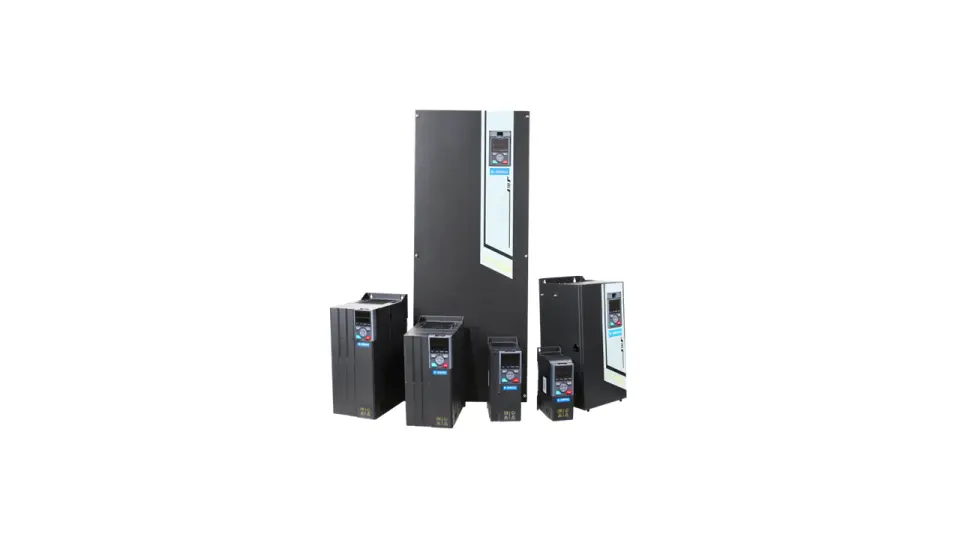

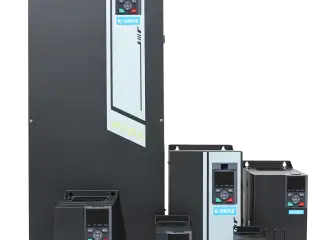

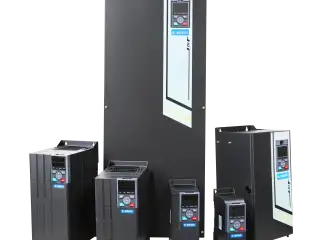

Falowniki OK-Drive KD-600U – wektorowe przemienniki częstotliwości do przemysłu
Falowniki OK-Drive serii KD-600U to przemienniki częstotliwości przeznaczone do regulacji prędkości i sterowania pracą silników elektrycznych w maszynach oraz instalacjach przemysłowych. Łączą sterowanie wektorowe z funkcjami automatyki, komunikacją i możliwością rozbudowy. W ofercie Radius Radpol stanowią rozwiązanie dla nowych układów napędowych oraz modernizacji istniejących urządzeń.
Seria KD-600U sprawdza się w aplikacjach wymagających dopasowania prędkości silnika do procesu, kontrolowanego rozruchu i hamowania oraz współpracy z nadrzędnym systemem sterowania.
Sterowanie wektorowe i skalarne V/F
Falowniki KD-600U obsługują sterowanie wektorowe bez czujnika prędkości SVC oraz sterowanie skalarne V/F. Możliwość współpracy z kartami sprzężenia zwrotnego PG pozwala również konfigurować układy z enkoderem, odpowiednio do wyposażenia urządzenia i wymagań aplikacji.
Sterowanie wektorowe umożliwia dopasowanie pracy napędu do zmian obciążenia. Tryb V/F jest wykorzystywany między innymi w prostszych układach regulacji prędkości, instalacjach wentylacyjnych i pompowych. Seria obsługuje silniki asynchroniczne i synchroniczne.
Automatyczna identyfikacja parametrów silnika ułatwia przygotowanie napędu do pracy. Dostępne strojenie statyczne lub dynamiczne dobiera się do możliwości odłączenia silnika od obciążenia oraz warunków uruchomienia.
Wbudowany regulator PID i prosty PLC
Regulator PID umożliwia dostosowywanie pracy falownika do wartości zadanej i sygnału sprzężenia zwrotnego. Funkcję tę można wykorzystać na przykład do regulacji ciśnienia lub przepływu, po zastosowaniu odpowiednich czujników i konfiguracji układu.
Wbudowany prosty PLC i tryb wielobiegowy pozwalają realizować sekwencje pracy z maksymalnie 16 nastawami prędkości. To przydatne w maszynach pracujących według powtarzalnego cyklu.
Do funkcji wspierających sterowanie napędem należą również:
-
regulowane czasy przyspieszania i hamowania;
-
charakterystyki rozruchu i zatrzymywania liniowe lub typu S;
-
rozruch ze śledzeniem prędkości obracającego się silnika;
-
hamowanie prądem stałym;
-
praca impulsowa JOG;
-
wybór głównego i pomocniczego źródła zadawania częstotliwości.
Wejścia i wyjścia do integracji z automatyką
KD-600U udostępnia programowalne wejścia cyfrowe, wejścia analogowe, wyjścia analogowe i przekaźnikowe oraz wyjście FM. Umożliwiają one podłączanie sygnałów sterujących, czujników i elementów wykonawczych, a także przekazywanie informacji o stanie napędu.
Wejścia cyfrowe obsługują konfiguracje NPN i PNP. Wejścia analogowe pozwalają zadawać wartości sygnałami napięciowymi lub prądowymi, natomiast wejście HDI może służyć do zadawania częstotliwości sygnałem impulsowym. Funkcje zacisków dobiera się do sposobu sterowania maszyną.
Modbus RTU i opcjonalne sieci przemysłowe
Wbudowana komunikacja Modbus RTU przez RS485 umożliwia odczyt parametrów, monitorowanie stanu falownika oraz przesyłanie poleceń pracy i wartości zadanych.
Dostępne karty rozszerzeń pozwalają dopasować komunikację do instalacji wykorzystujących między innymi PROFINET, PROFIBUS, CANopen, EtherCAT . Dobór interfejsu należy uwzględnić podczas konfiguracji urządzenia.
Obsługa i diagnostyka falownika KD-600U
Seria współpracuje z panelami operatorskimi LED i LCD. Możliwość kopiowania parametrów ułatwia konfigurację kolejnych urządzeń pracujących w podobnych aplikacjach.
Podgląd parametrów pracy i rejestr błędów wspierają diagnostykę układu napędowego. Funkcje ochronne obejmują kontrolę przeciążenia, napięcia, prądu i zaniku faz. Seria jest wyposażona również w funkcję bezpiecznego wyłączenia momentu STO, której zastosowanie wymaga konfiguracji zgodnej z dokumentacją urządzenia i projektem bezpieczeństwa maszyny.
Zastosowania falowników OK-Drive KD-600U
Przemienniki częstotliwości KD-600U można dobierać do:
-
przenośników taśmowych i ślimakowych;
-
układów transportu i dozowania materiałów;
-
mieszalników oraz maszyn produkcyjnych;
-
pomp i wentylatorów;
-
maszyn pakujących;
-
stanowisk wymagających regulacji prędkości lub momentu silnika.
W instalacjach pompowych i wentylacyjnych regulacja prędkości pozwala dostosować wydajność do aktualnego zapotrzebowania. Możliwe ograniczenie zużycia energii zależy od charakterystyki instalacji i sposobu jej eksploatacji.
Dobierz falownik OK-Drive z Radius Radpol
Dobór falownika wymaga uwzględnienia prądu znamionowego silnika, napięcia zasilania, rodzaju obciążenia, wymaganej przeciążalności oraz sposobu sterowania.
Skontaktuj się z doradcą technicznym Radius Radpol, aby dobrać falownik OK-Drive KD-600U i potrzebne wyposażenie. Przygotuj dane z tabliczki znamionowej silnika oraz krótki opis pracy maszyny — ułatwi to określenie odpowiedniej konfiguracji napędu.
OK-Drive – falowniki, które napędzają przemysł.
