Taper Lock – tuleje zaciskowe w ofercie Radius Radpol
Taper Lock to system mocowania elementów napędowych na wałach, wykorzystujący stożkową tuleję zaciskową. Ułatwia montaż i demontaż kół pasowych, kół łańcuchowych oraz innych części wyposażonych w odpowiednie gniazdo. Tuleje Taper Lock w ofercie Radius Radpol to rozwiązanie dla producentów maszyn, serwisów i działów utrzymania ruchu.

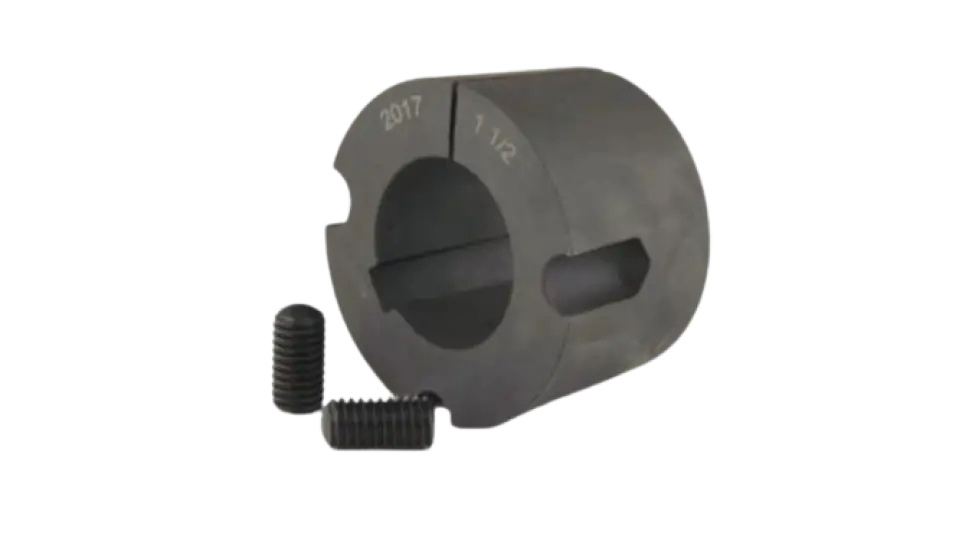

Tuleja zaciskowa Taper Lock – budowa i działanie
Tuleja zaciskowa Taper Lock ma stożkową powierzchnię zewnętrzną i rozcięcie umożliwiające zacisk na wale. Podczas dokręcania śrub tuleja jest wciągana w dopasowane gniazdo piasty. Powstający docisk zapewnia osadzenie elementu napędowego na wale.
System umożliwia zastosowanie tulei o różnych średnicach otworu w elemencie z gniazdem tego samego rozmiaru Taper Lock. Ułatwia to dopasowanie koła do średnicy wału bez konieczności wykonywania nowego otworu w jego piaście.
Zastosowanie tulei Taper Lock
Tuleje zaciskowe Taper Lock wykorzystuje się między innymi do mocowania:
-
kół pasowych do pasów klinowych,
-
kół łańcuchowych,
-
sprzęgieł,
-
piast i innych elementów przystosowanych do tego systemu.
Połączenia tego typu znajdują zastosowanie w napędach przenośników, wentylatorów, pomp, maszyn produkcyjnych oraz urządzeń rolniczych. Warunkiem prawidłowej pracy jest zgodność tulei z gniazdem piasty i parametrami wału.
Katalog Taper Lock – jak dobrać tuleję zaciskową?
Katalog Taper Lock pozwala sprawdzić wymiary tulei i dobrać wykonanie do konkretnego układu napędowego. Podstawą doboru jest oznaczenie rozmiaru tulei oraz średnica jej otworu. Sam pomiar średnicy wału nie wystarcza — tuleja musi również pasować do gniazda w kole lub piaście.
Przy wyborze należy uwzględnić:
-
rozmiar gniazda Taper Lock w mocowanym elemencie,
-
średnicę i tolerancję wykonania wału,
-
wymiary wpustu i rowka wpustowego, jeżeli występują,
-
przenoszony moment obrotowy,
-
warunki pracy oraz wymagania montażowe.
Zapytaj Radius Radpol o katalog Taper Lock i dobór tulei do koła pasowego, koła łańcuchowego lub sprzęgła. Przy wymianie części warto podać pełne oznaczenie dotychczasowej tulei oraz średnicę wału.
Montaż i demontaż tulei zaciskowej
Prawidłowy montaż ma bezpośredni wpływ na trwałość połączenia. Przed osadzeniem tulei należy oczyścić powierzchnie współpracujące oraz sprawdzić stan wału, gniazda i śrub. Sposób przygotowania połączenia, kolejność dokręcania oraz momenty dokręcenia powinny być zgodne z instrukcją danego wykonania.
Konstrukcja Taper Lock umożliwia demontaż z wykorzystaniem przeznaczonych do tego otworów i śrub. Ułatwia to wymianę elementów napędu podczas prac serwisowych.
Tuleje Taper Lock w Radius Radpol
W ofercie Radius Radpol znajdziesz tuleje zaciskowe Taper Lock do zastosowań w technice napędowej. Odpowiednio dobrana tuleja zaciskowa pozwala dopasować element napędowy do wału i usprawnić obsługę serwisową maszyny.
Skontaktuj się z Radius Radpol — zapytaj o katalog Taper Lock, dostępne wykonania oraz dobór tulei do swojego napędu.
