Sprzęgła Helical Ringspann – precyzyjne sprzęgła skrętnie elastyczne dla automatyki i przemysłu

Sprzęgła Helical Ringspann w ofercie Radius-Radpol

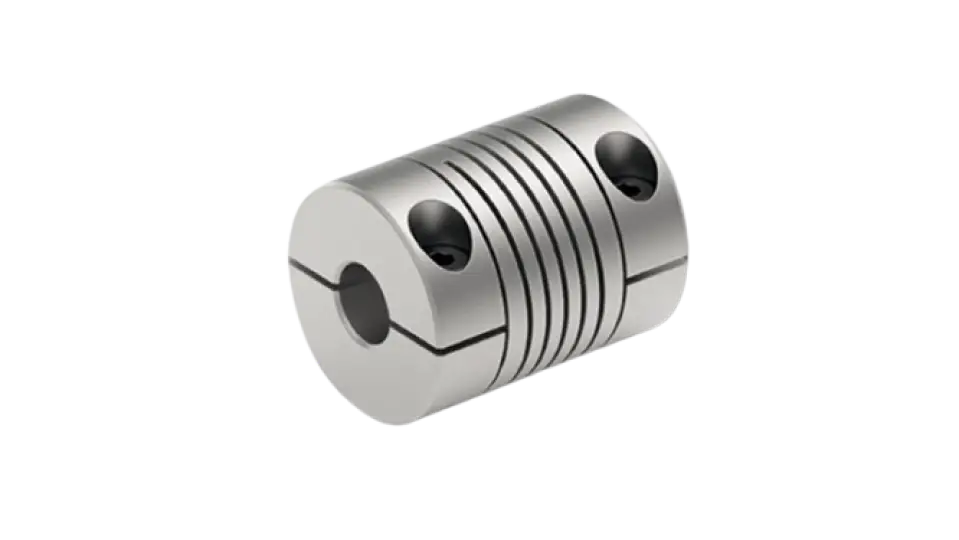

Sprzęgła Helical marki Ringspann to wysokiej jakości sprzęgła skrętnie elastyczne przeznaczone do precyzyjnego przenoszenia momentu obrotowego pomiędzy wałami napędowymi. Dzięki jednoczęściowej konstrukcji ze specjalnie frezowanym spiralnym nacięciem (helical cut) zapewniają bezluzowe przeniesienie napędu, kompensację niewspółosiowości oraz wysoką dokładność pozycjonowania.

W ofercie Radius-Radpol Sp. z o.o. dostępna jest pełna gama sprzęgieł Helical Ringspann wykorzystywanych w automatyce przemysłowej, maszynach CNC, serwonapędach, enkoderach oraz układach pozycjonowania.

Czym są sprzęgła Helical?

Sprzęgła Helical (Beam Couplings) wykonane są z jednego elementu aluminiowego lub stalowego, w którym wykonano spiralne nacięcie tworzące elastyczny element sprężysty.

Konstrukcja taka pozwala na:

• bezluzowe przenoszenie momentu obrotowego,

• kompensację niewspółosiowości wałów,

• tłumienie niewielkich drgań,

• ochronę łożysk i elementów napędu,

• zachowanie wysokiej dokładności pozycjonowania.

Dzięki braku elementów ciernych sprzęgła Helical nie wymagają konserwacji i charakteryzują się bardzo długą żywotnością.

Najważniejsze zalety sprzęgieł Helical Ringspann

Bezluzowe przenoszenie napędu

Idealne do układów wymagających precyzyjnego pozycjonowania i powtarzalności ruchu.

Kompensacja niewspółosiowości

Sprzęgła kompensują:

• przesunięcie promieniowe,

• przesunięcie osiowe,

• odchylenie kątowe wałów.

Wysoka sztywność skrętna

Zapewnia dokładne przeniesienie sygnałów sterujących i momentu obrotowego.

Konstrukcja bezobsługowa

Brak elementów zużywających się podczas normalnej eksploatacji.

Niska bezwładność

Szczególnie ważna w serwonapędach oraz układach dynamicznych.

Dane techniczne sprzęgieł Helical Ringspann

Materiał wykonania

• Aluminium wysokiej wytrzymałości

• Stal nierdzewna (wybrane wykonania)

• Powierzchnie zabezpieczone antykorozyjnie

Zakres średnic otworów

• od 3 mm do 25 mm

• wykonania specjalne na zamówienie

Zakres momentów obrotowych

• od 0,25 Nm do 25 Nm

• zależnie od wielkości sprzęgła

Maksymalna prędkość obrotowa

• do 10 000 obr./min

• wybrane wykonania do 20 000 obr./min

Kompensacja niewspółosiowości

Przesunięcie osiowe:

• do ±1,5 mm

Przesunięcie promieniowe:

• do ±0,25 mm

Odchylenie kątowe:

• do 5°

Temperatura pracy

• od -40°C do +120°C

Dostępne wykonania

Sprzęgła Helical jednobelkowe

Najbardziej kompaktowe rozwiązanie dla aplikacji o niewielkich momentach obrotowych.

Sprzęgła Helical wielobelkowe

Większa elastyczność oraz lepsza kompensacja niewspółosiowości.

Sprzęgła Helical ze stali nierdzewnej

Dedykowane dla:

• przemysłu spożywczego,

• farmacji,

• środowisk o podwyższonej wilgotności,

• aplikacji wymagających odporności korozyjnej.

Zastosowanie sprzęgieł Helical Ringspann

Automatyka przemysłowa

• serwonapędy,

• silniki krokowe,

• osie pozycjonujące,

• roboty przemysłowe.

Maszyny CNC

• napędy śrub kulowych,

• enkodery,

• osie liniowe.

Technika pomiarowa

• czujniki obrotu,

• enkodery inkrementalne,

• urządzenia laboratoryjne.

Przemysł opakowaniowy

• maszyny pakujące,

• etykieciarki,

• dozowniki.

Branża spożywcza

• urządzenia transportowe,

• systemy dozujące,

• maszyny produkcyjne.

Dlaczego warto wybrać sprzęgła Ringspann?

Ringspann to jeden z najbardziej rozpoznawalnych producentów komponentów napędowych na świecie. Produkty tej marki cenione są za:

✔ najwyższą jakość wykonania

✔ długą żywotność

✔ wysoką dokładność pracy

✔ bezobsługową eksploatację

✔ zgodność z wymaganiami nowoczesnej automatyki przemysłowej

Radius-Radpol – autoryzowany dostawca Ringspann

Radius-Radpol Sp. z o.o. oferuje profesjonalny dobór sprzęgieł Helical Ringspann do nowych projektów oraz modernizacji istniejących maszyn. Zapewniamy wsparcie techniczne, szybkie terminy dostaw oraz pomoc w doborze optymalnego rozwiązania dla aplikacji przemysłowych.

W naszej ofercie znajdują się również:

• sprzęgła przeciążeniowe,

• sprzęgła elastyczne,

• sprzęgła mieszkowe,

• sprzęgła kłowe,

• ograniczniki momentu,

• wały przegubowe,

• elementy przeniesienia napędu Ringspann.
