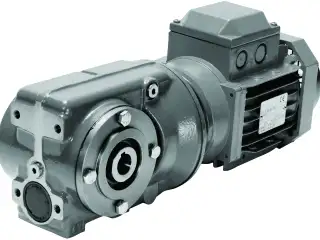

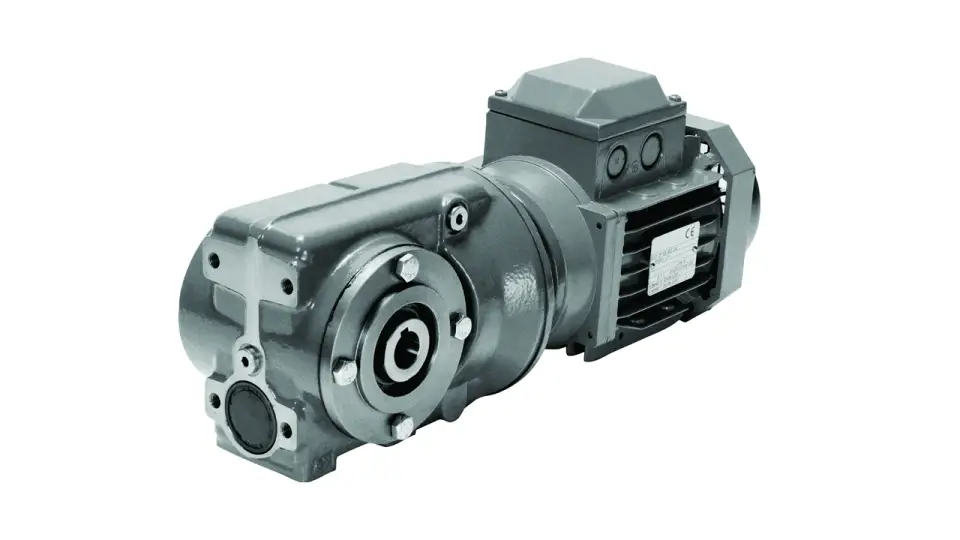

Reduktor ślimakowy serii C Benzlers –
Reduktor ślimakowy serii C marki Benzlers to zaawansowana przekładnia przemysłowa typu walcowo–ślimakowego (helical worm), łącząca wysoką sprawność pierwszego stopnia walcowego z dużymi przełożeniami stopnia ślimakowego. Dzięki temu stanowi wydajne, kompaktowe i bardzo uniwersalne rozwiązanie napędowe dla wielu gałęzi przemysłu.
Budowa i zasada działania
Reduktor Benzlers C jest przekładnią wielostopniową, w której:
-
pierwszy stopień stanowi przekładnia walcowa
-
ostatni stopień to przekładnia ślimakowa
-
całość tworzy układ kątowy (zmiana kierunku o 90°)
Takie rozwiązanie pozwala uzyskać:
-
wysoką sprawność energetyczną
-
duże przełożenia
-
wysoki moment obrotowy przy kompaktowych wymiarach
Specyfikacja techniczna reduktora serii C
Reduktory serii C oferują szeroki zakres parametrów pracy:
-
Moc wejściowa: do ok. 45 kW
-
Moment obrotowy: do 10 000 Nm
-
Zakres przełożeń:
-
ok. 8:1 – 250:1 (redukcja dwustopniowa)
-
do 16 000:1 (układy kombinowane)
-
Wielkości mechaniczne: rozmiary 03 – 10
-
Silniki: standard IEC 63 – 225
Konstrukcja i wykonanie
- Obudowa żeliwna – wysoka sztywność i odporność na obciążenia
- Modułowa budowa (system SWIFT) – wspólne komponenty z seriami walcowymi i stożkowymi
- Wał wyjściowy pełny lub drążony
- Montaż: łapy (B3), kołnierz (B5), montaż wałowy
- Możliwość zabudowy jako motoreduktor (z silnikiem IEC)
- Opcjonalne wyposażenie:
- hamulce
- enkodery
- sprzęgła zwrotne (backstop)
Warianty wykonania
Reduktory serii C dostępne są w wielu konfiguracjach:
-
2-, 3-, 4- i 5-stopniowe przekładnie
-
wersje kątowe (90°)
-
wykonania ATEX (strefy EX)
-
możliwość integracji z dodatkowymi stopniami redukcji
Zastosowanie reduktorów Benzlers C
Reduktory serii C znajdują zastosowanie w wymagających aplikacjach przemysłowych, takich jak:
-
przenośniki taśmowe i ślimakowe
-
młyny, piece i instalacje cementowe
-
maszyny papiernicze i celulozowe
-
napędy suszarni i walców
-
systemy transportu materiałów sypkich
Są szczególnie cenione tam, gdzie wymagane są:
-
duże momenty obrotowe
-
wysokie przełożenia
-
ciągła praca w trudnych warunkach
zalety reduktora serii C
-
bardzo wysoka nośność momentu (do 10 000 Nm)
-
kompaktowa konstrukcja przy dużych przełożeniach
-
wysoka sprawność dzięki stopniowi walcowemu
-
cicha i płynna praca
-
modułowość i łatwa konfiguracja
-
kompatybilność z silnikami IEC
-
możliwość wykonania ATEX
Na co zwrócić uwagę przy doborze?
-
wymagany moment obrotowy i przełożenie
-
typ pracy (ciągła / przerywana)
-
warunki środowiskowe (temperatura, zapylenie)
-
sposób montażu i przestrzeń zabudowy
-
kompatybilność z silnikiem i aplikacją
Reduktor ślimakowy serii C Benzlers to zaawansowana przekładnia przemysłowa klasy premium, łącząca zalety przekładni walcowej i ślimakowej. Dzięki wysokiej wydajności, szerokiemu zakresowi przełożeń oraz solidnej konstrukcji znajduje zastosowanie w najbardziej wymagających aplikacjach przemysłowych.
* przełożenia od 3774,96– 13485 do konsultacji z producentem
