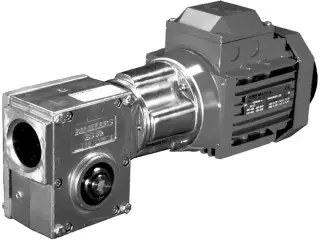

Reduktor ślimakowy serii BS Benzlers – kompaktowa przekładnia do precyzyjnych aplikacji
Reduktor ślimakowy serii BS marki Benzlers to kompaktowa i wydajna przekładnia kątowa przeznaczona do szerokiego zakresu zastosowań przemysłowych. Dzięki nowoczesnej konstrukcji oraz wysokiej jakości komponentów, seria BS zapewnia niezawodne przenoszenie momentu obrotowego, cichą pracę oraz dużą elastyczność montażu.
Budowa i zasada działania
Reduktor BS to klasyczna przekładnia ślimakowa, w której:
-
ślimak współpracuje z kołem ślimakowym ( ślimacznicą ) pod kątem 90°
-
następuje redukcja prędkości i wzrost momentu obrotowego
-
możliwe jest uzyskanie dużych przełożeń w kompaktowej obudowie
Dzięki tej konstrukcji reduktor idealnie sprawdza się w aplikacjach o ograniczonej przestrzeni montażowej.
Specyfikacja techniczna i zakresy pracy
Reduktory Benzlers BS oferują szeroki zakres parametrów:
-
Moc silnika: do ok. 4 kW
-
Moment obrotowy: do ok. 310 Nm
-
Zakres przełożeń: do ok. 104:1 (możliwość zwiększenia przez łączenie stopni)
-
Wielkości: 40, 50, 63, 71
-
Silniki: standard IEC 63 – 112
-
Prędkości wyjściowe: ok. 0,2 – 300 obr./min (w zależności od konfiguracji)
Konstrukcja i wykonanie
-
Obudowa aluminiowa – lekka i odporna na korozję
-
Koło ślimakowe ( ślimacznica ) z brązu oraz hartowany ślimak – wysoka trwałość
-
Kompaktowa, symetryczna konstrukcja
-
Możliwość pracy w dowolnej pozycji montażowej
-
Uszczelniona obudowa – odporność na kurz i wilgoć (IP65/IP66)
Warianty wykonania
Reduktory serii BS dostępne są w wielu konfiguracjach:
-
wał drążony (standard) lub wał pełny
-
montaż:
-
na łapach (B3)
-
kołnierzowy (B5, B14)
-
montaż wałowy
-
możliwość zabudowy jako motoreduktor (z silnikiem IEC)
-
opcjonalne wyposażenie:
-
ramię reakcyjne
-
kołnierze wyjściowe
-
sprzęgła elastyczne
Wersje specjalne
Wykonanie ATEX – do stref zagrożonych wybuchem
Wersja „environmental” (Tufram) – odporność na środki chemiczne i mycie
Wersje nierdzewne – do przemysłu spożywczego
możliwość łączenia kilku przekładni w celu uzyskania bardzo wysokich przełożeń
Zastosowanie reduktorów BS
Reduktory Benzlers BS znajdują zastosowanie w:
przenośnikach taśmowych i rolkowych
maszynach pakujących
systemach transportu materiałów
automatyce przemysłowej
urządzeniach HVAC i instalacjach technologicznych
Dzięki kompaktowej budowie są idealne do aplikacji o ograniczonej przestrzeni montażowej.
Najważniejsze zalety reduktora BS
-
kompaktowa i lekka konstrukcja
-
wysoka niezawodność i trwałość
-
cicha i płynna praca
-
szeroki zakres konfiguracji
-
łatwa integracja z silnikami IEC
-
odporność na trudne warunki pracy
-
możliwość pracy w środowiskach agresywnych
Na co zwrócić uwagę przy doborze
-
wymagany moment obrotowy i przełożenie
-
typ montażu (wał, kołnierz, łapy)
-
warunki pracy (wilgoć, temperatura, środowisko chemiczne)
-
prędkość wyjściowa
-
sposób napędu (silnik, motoreduktor)
Reduktor ślimakowy serii BS Benzlers to kompaktowe, ekonomiczne i bardzo uniwersalne rozwiązanie napędowe, które doskonale sprawdza się w lekkich i średnich aplikacjach przemysłowych. Dzięki szerokiej gamie konfiguracji oraz możliwości pracy w trudnych warunkach, stanowi niezawodny element nowoczesnych układów napędowych.
