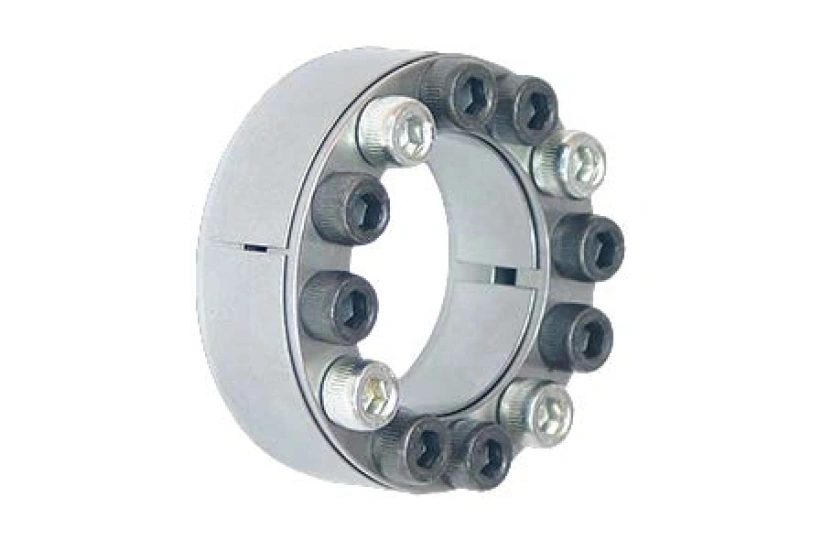

Pierścienie rozprężno-zaciskowe to wewnętrzne połączenia, umożliwiające bezluzowe mocowanie piast na wałach. Poprzez dokręcanie śrub zaciskowych, powierzchnie stożkowe są do siebie przyciągane, generując siły promieniowe; siły te tworzą połączenie cierne między elementem zaciskowym stożkowym a wałem i piastą.
Momenty obrotowe lub siły osiowe mogą być przenoszone z wału poprzez element zaciskowy stożkowy na piastę.
Elementy zaciskowe stożkowe są stosowane na przykład do mocowania kół zębatych, kół zamachowych, dźwigni, kół pasowych, tarcz hamulcowych lub bębnów przenośników taśmowych.
Cechy
Centruje wał względem piasty
Wysoki przenoszony moment obrotowy
Do zastosowań o dużym obciążeniu
Brak przemieszczenia osiowego między piastą a wałem podczas zaciskania
Brak przesunięcia osiowego między piastą a wałem podczas zaciskania dzięki stałemu punktowi blokowania
Do wałów o średnicach od 25 mm do 300 mm
Pierścienie zaciskowe to zewnętrzne połączenia zaciskowe służące do bezluzowego mocowania wałów drążonych lub piast do wałów. Poprzez dokręcanie śrub zaciskowych powierzchnie stożkowe są do siebie przyciągane, generując siły promieniowe; siły te dociskają wał drążony do wału. Momenty obrotowe lub siły osiowe mogą być przenoszone tarciowo z wału drążonego na wał. Promieniowe siły zaciskowe, działające na obwód wału drążonego, zapewniają również optymalne centrowanie względem wału. Pierścienie zaciskowe są stosowane na przykład do mocowania wałów maszyn do przekładni z wałami drążonymi.
Cechy
Wysoki moment obrotowy
Łatwy i szybki montaż poprzez dokręcanie śrub zaciskowych bez użycia klucza dynamometrycznego
Montaż z kontrolą odległości gwarantuje przenoszony moment obrotowy
Zamknięta konstrukcja, odporna na zabrudzenia
Pewne obroty nawet przy dużych prędkościach
Centruje wał drążony lub piastę względem wału
Do wałów drążonych lub piast o średnicy zewnętrznej od 24 mm do 155 mm
